机架式HDBaseT网线延长器

机架式HDBaseT网线延长器 HDBaseT传输器 HDBaseT延长器 HDBaseT接口HDMI延长器 4K60 HDBaseT延长器 北京华创视通生产厂家

北京华创视通研发生产的机架式HDBaseT网线延长器 可选HDMI接口,DVI接口带环出;支持双向红外 双向RS232数据 支持CAT6单网线传输1080P分辨率图像70米 4K30图像40米,或者1080P图像传输100米 4K30图像70米;可选100或150米只传输1080P图像等4种机型可选;

  • 产品介绍
  • 一、产品简介

    北京华创视通研发生产的机架式HDBase-T HDMI网线延长器产品是通过CAT6以上规格的单根网线将HDMI 4K音视频信号高清无压缩传输至100米,在为用户降低成本的同时保证信号的稳定。本产品支持双向红外信号回传,RS232串口数据透传,HDBase-T延长器透传EDID,HDCP功能极大的提升了设备的兼容性。该设备具有传输距离远、使用成本低、安装方便、兼容性好、是一种稳定高效的传输方式,广泛应用于高清会议系统,高清影视拍摄,高清教学系统,高清数字广告等的音视频传输。



    二、主要特性

    精心设计外壳,体积小,轻薄设计,抗干扰能力强;壁挂式更方便

    1920*1080采用 CAT6电缆可传输100米,3840*2160可传输70米

    支持RS232串口数据透传,支持CEC.

    支持红外(20-60Khz)信号双向传回控制

    HDMI 1.4和HDCP 1.4标准

    支持EDID、HDCP透传,提高兼容性,匹配信号源和显示设备

    内置自动调节系统,使图像平滑、清晰、稳定

    内置ESD静电保护电路,安装简单,即插即用
    标准3U插卡机箱,双电源220VAC输入;



    三、规格参数



    规格名称

    详细参数









    视频

    支持协议

    HDMI 1.4; HDCP 1.4

    HDMI像素带宽

    225MHz,全数字

    HDMI接口带宽

    总带宽10.2Gbps

    最大支持分辨率

    3840*2160 及向下兼容

    视频接口

    HDMI-A 接口

    HDMI接口阻抗

    100Ω

    建议HDMI线长度

    小于5米

    红外

    红外接口

    标准3.5MM音频接口

    红外频率

    标配20-60KHz

    信号类型

    数字信号

    红外传输方向

    双向传输

    RS232

    接口

    3PIN绿端子

    信号方向

    双向透传

    波特率

    自适应,最高115200bps

    数据位

    8位

    网口

    网线接口

    标准RJ45接口(568B)

    建议网线最大传输距离

    100米







    其他

    电源

    电源适配器:DC 12V/1A

    最大功耗

    MAX5W

    工作温度

    -10℃ ~ +50℃

    工作湿度

    5% ~ 90%

    主机尺寸

    128*79*28mm

    保修期

    1年免费保修

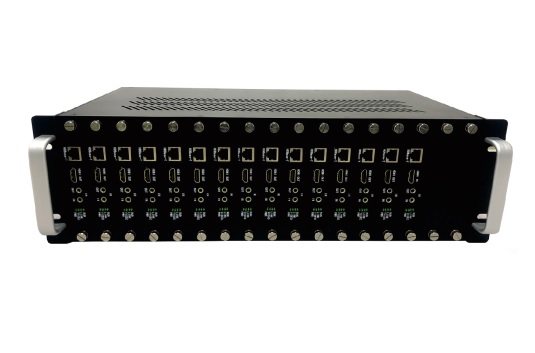

     四、产品面板图片
