1、产品简介
该产品采用最新光纤通讯技术，将2路视频，1路RS232/RS485/RS422数据复用在一条光纤上传输。视频信号兼容PAL、NTSC和SECAM制式。该产品安装方便，无需任何调节即可工作，可以在长达100公里的距离上传输高质量的视频、音频、数据和以太网信号。目前该产品广泛应用于广播电视传输、视频监控等领域。

2、性能特点
 在单芯光纤上传输2路视频和一路数据
 10位数字视频编码和无压缩传输技术
 支持RS-232, RS-422, RS-485（全/半双功）等数据信号格式和曼码
 视频AGC提供更强的适应性和更稳定的图像
 严格的物料选择和质量控制确保产品高品质和高可靠
 兼容PAL、NTSC 和SECAM视频制式
 电源和其它参数指示LED可监视系统状态
 SMT表面贴装技术
 同时可以支持4U机箱、1U机箱和独立式结构
 低功耗和即插即用的免调试安装

3、规格参数
视频
通道数量:2
视频格式:PAL/ NTSC
输入电平:0.5～2Vpp
输出电平:1Vp-p
带宽 (-3 dB):8 MHz
数码位宽:8bit
微分增益:≤1%
微分相位:≤1°
加权信噪比:≥63 dB
连接器:BNC 75Ω

数据
通道数量:1
数据格式:RS-232, RS-422, RS-485 （全/半双功）和支持 NRZ, RZI和曼码
数据速率:DC to 100 Kb/s
工作模式:全/半双功
连接器:接线端子

光学
波长:1310/1550nm
光纤类型:SM
最大链路损耗:12dB
输出光功率:–5 ~ –12dBm
接收灵敏度:-35dBm
连接器:FC/PC (SC 或 ST 可选)

电源及环境指标
独立式功率:5W
插卡式功率:5W
电源适配器:220VAC to 12VDC/1A
工作温度范围:-40°C to +70°C
相对湿度:< 95% (无冷凝)

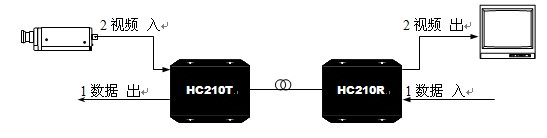

4、典型应用

5、应用场合
平安城市
高速公路以及地铁全程监控
RS-422或者RS-485全/半双功控制云台
通讯传输
门禁系统
防火报警系统
智能建筑

5、订货信息

产品名称           产品描述
1路视频光端机
HC110-T/R     1路视频传输，1路反向数据，单模，单纤，FC光口，20km，台式
2路视频光端机
HC210-T/R      2路视频传输，1路反向数据，单模，单纤，FC光口，20km，台式

4路视频光端机
HC410-T/R      4路视频传输，1路反向数据，单模，单纤，FC光口，20km，台式

8路视频光端机
HC810-T/R      8路视频传输，1路反向数据，单模，单纤，FC光口，20km，台式

16路视频光端机
HC1610-T/R     16路视频传输，1路反向数据，单模，单纤，FC光口，20km，机架式

64路视频光端机
HC6410-T/R     64路视频传输，1路反向数据，单模，单纤，FC光口，20km，机架式
