1、 产品概述

12G SDI多画面分割器系列产品是一款可靠的SDI信号核心监控设备，将多路4K视频信号合成一路4K信号，在一个显示终端上同时显示多个动态画面。适用于4K演播室、4K转播车、还是播出机房多路视频信号的应用场合。

1、支持 8 路 12G-SDI 信号输入；向下兼容其他分辨率；

2、支持1路12GSDI多画面输出、1 路 HDMI-A2.0 多画面输出；

3、支持3.5mm音频监听；

4、支持多种模板设计与保存；

5、支持音频柱显示，可信息监测报警；

6、支持UV表, UMD（输入信号源OSD字幕功能）,Tally,波形图等；

7、支持画中画、画外画、开窗、叠加、漫游、图像任意大小和位置功能；

8、具备显示记忆功能，可记忆断电前显示效果；

9、具备多种控制接口：可通过 RS232 串口或 TCP/IP 网络控制；

10、客户端软件特点：快捷的窗口编辑、显示窗口预案、预案轮巡组播管理；

11、画面分割模式支持单画面和 2、4、6、9 画面分割显示模式；

12、具备OSD字幕功能，支持位置、字号、颜色、字体的设置和变换，字幕背景可设置有或者透明；

13、标准1U英制机箱，主备冗余双电源

1.1 后面板接口图

可通过对各项参数按需进行配置，从而精确满足其特定应用。

2.1、配置连接

准备一台PC，使用一根网络连接线按下图所示连接设备。

画面分割web 控制访问默认 IP 为“192.168.1.10”，请将 PC 机 IP 更改为同一网段 192.168.1.xx，掩码设置为 255.255.255.0。

2.2、界面配置

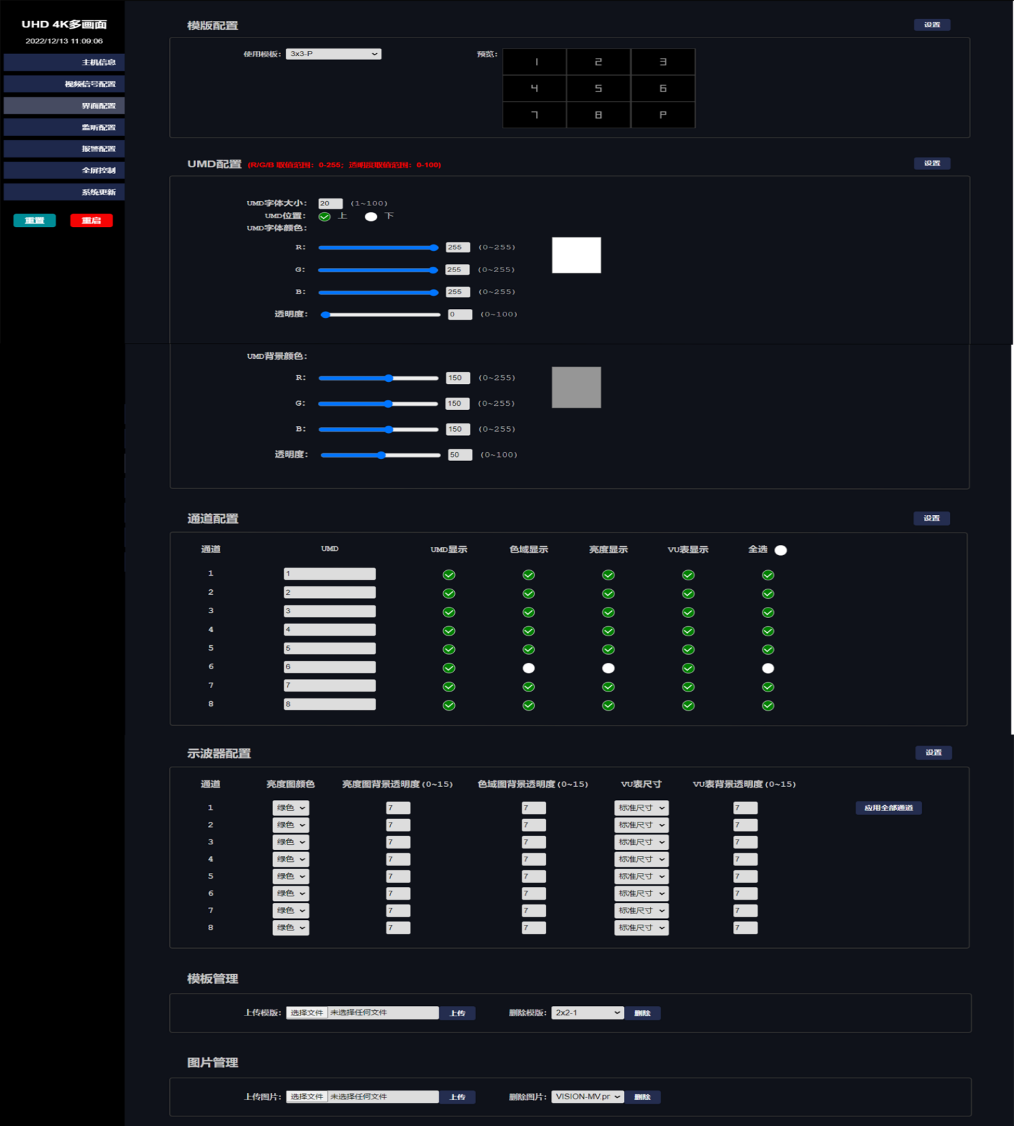

界面配置是指对多画面分割器进行系统预制模板配置、UMD（OSD字幕）配置、通道配置、示波器配置、预案模板管理以及图片管理等

2.3产品选型：
HC-MU-12SD802SHVZM 8路12G-SDI输入，1路HDMI和1路12G-SDI输出，音频输出；1U机箱，220VAC双电源；
